【砂石骨料的粒徑等相關信息介紹】中譽鼎力破碎機廠家關于砂石骨料的粒徑等常見問題解答。

砂石骨料是家經濟建設中的基礎材料，主要用于基礎工程、混凝土、砂漿和相應制品，是建筑、公路、鐵路、橋梁、市政工程、水利工程、水電工程、核電站工程、機場、碼頭等基礎建設設施建設既不可或缺又不可替代的骨料材料。本文羅列了關于混凝土砂石骨料的粒徑等常見問題，希望能給業內同仁在施工中帶來一些幫助。

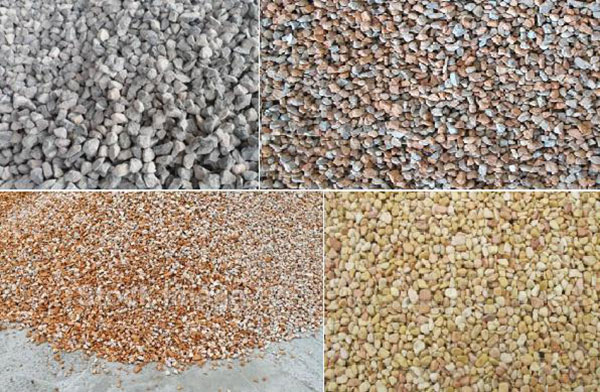

1、粗、細骨料進場要注意哪些事項？

粗骨料主要應控制其粒徑、級配、粒形（針片狀）、石粉含量、泥塊含量。每車進行宏觀檢查，不合格不得卸車。此外，要按規范要求，按批量檢驗各項指標。

細骨料應控制細度模數、含泥量和泥塊含量。每車進行宏觀檢查，不合格不卸車。同樣，應按規范要求批量檢驗。

2、粗骨料粒徑為什么要控制在5~25mm？

粗骨料粒徑受混凝土泵送管道管徑和泵送高度的制約，一般可泵送的大粒徑隨泵送高度增加而。如，泵送高度＜50m時，粗骨料大粒徑與輸送管徑比≤1：3。而泵送高度為100m時，其比便降至1：5，否則易堵管。

3、泵送混凝土為什么控制粗骨料針片狀含量？

當針片狀含量高時，針狀粗骨料抗折強度比較低，且粗骨料間粘結強度下降，因而致使混凝土強度下降。對于預拌混凝土來說，針片狀含量高，會使粗骨料粒形不好，從而使混凝土流動性下降，同時針片狀骨料很容易在管道處堵塞，造成堵泵，甚至爆管。因此，泵送混凝土要求其針片含量≤10%，高強度混凝土要求則更高。

4、預拌混凝土需要什么樣的砂子？

預拌混凝土需用中砂，除對砂的級配、含泥量和泥塊含量等按規范要求外，還要注意通過0.315mm篩孔的砂不少于15%。這對混凝土的可泵性影響很大，此值過低易堵泵，并使混凝土保水性差，易泌水。

5、砂子細會帶來什么影響？

砂子太細，混凝土需水量上升，而且用細砂配制的混凝土其可泵性、保塑性均差，混凝土強度會下降，易開裂。

6、只有細砂怎么辦？

如砂源有問題，可用細砂加部分機制砂配制泵送混凝土。如，可用細度模數小于2.0的細砂摻細度模數3.0~3.2的機制砂，以6：4左右的比例，觀察其流動性、可泵性，具體可通過試驗配比。

7、砂含泥量大會帶來什么后果？

砂含泥量大，混凝土需水量大，保塑性差，收縮加大，混凝土強度下降，結構易開裂。因此，要控制砂含泥量≤3%（C30~C50），高強混凝土含泥量要求更高。

8、泵送混凝土為什么控制粗骨料針片狀含量？

當針片狀含量高時，針狀粗骨料抗折強度比較低，且粗骨料間粘結強度下降，因而致使混凝土強度下降。對于預拌混凝土來說，針片狀含量高，會使粗骨料粒形不好，從而使混凝土流動性下降，同時針片狀骨料很容易在管道處堵塞，造成堵泵，甚至爆管。因此，泵送混凝土要求其針片含量≤10%，高強度混凝土要求則更高。

9、砂石中有泥塊會對混凝土有何影響？

砂石中泥塊除與含泥帶來同樣的影響外，還會嚴重影響混凝土強度。比如，泥塊會削弱混凝土斷面，澆筑地面時泥塊上浮，干縮后會在表面形成凹坑等缺陷。

10、為什么配制高強度混凝土時應采用粒徑小一些的石子？

 隨著粗骨料粒徑加大，其與水泥漿體的粘結削弱，增加了混凝土材料內部結構的不連續性，導致混凝土強度。

 粗骨料在混凝土中對水泥收縮起著約束作用。由于粗骨料與水泥漿體的彈性模量不同，因而在混凝土內部產生拉應力。此拉應力隨粗骨料粒徑的增大而增大，并會導致混凝土強度。

 隨著粗骨料粒徑的增大，在粗骨料界面過渡區的Ca(OH)2晶體的定向排列程度增大，使界面結構削弱，從而了混凝土強度。

試驗表明：混凝土中粒徑15~25mm粗骨料周圍界面裂紋寬度為0.1mm左右，裂縫長度為粒徑周長的2/3，界面裂紋與周圍水泥漿中的裂紋連通的較多。而5~10mm粒徑粗骨料混凝土中，界面裂紋寬度較均勻，僅為0.03mm，裂紋長度僅為粒徑周長的1/6。

11、為什么同樣配比混凝土，卵石混凝土比碎石混凝土強度低3~4MPa？

粗骨料的表面粗糙，有利于水泥漿與骨料的界面強度。根據多年試驗，卵石配制的混凝土一方面由于其含風化石較多，本身壓碎指標低于碎石，而且表面光滑，界面強度低，因此由其配制的混凝土強度會比同配比碎石混凝土低3~4MPa。

12、為什么每班都要測定砂石含水率？

砂石在預拌混凝土中各有800~1100kg/m3用量，其每1%的含水量就會帶來混凝土中用水量8~11kg的影響。是砂子，通常從河中采集，含水率變化較大，如不經常檢測含水率，及時調整攪拌用水量，會造成各盤混凝土坍落度、可泵性、強度的很大波動。

13、什么是堿骨料反應？

混凝土中的堿與化學成分為活性二氧化硅的骨料發生化學反應，生成堿-硅酸凝膠后吸水膨脹，膨脹應力使混凝土開裂，這個過程稱為堿骨料反應。

14、怎樣防止堿骨料反應？

如當地粗骨料中含有活性二氧化硅，則要嚴格限制混凝土外加劑堿含量，如《混凝土結構設計規范》（GB50010）規定，當使用堿活性骨料時，混凝土中各類材料總堿量≦混凝土質量的3%。

15、水泥入場應檢驗什么項目？

水泥每500t應隨機抽樣，做抗壓、抗折（3d、28d）稠度水量、初終凝時間、安定性等檢驗。
