袋式除塵器淺析

袋式除塵器的應(yīng)用已有百余年的歷史，其大的優(yōu)點是除塵效率高（達(dá)99.99%以上），排放濃度可達(dá)到10mg/m³以下，且分級效率也很高，對2.5μm以下的微細(xì)顆粒物也有很好的捕集效率，因此得到廣泛的應(yīng)用。但袋式除塵器經(jīng)過多年的運(yùn)行也暴露出一些問題，如濾袋易損壞、結(jié)露、運(yùn)行阻力高、清灰失靈、灰斗卸灰不暢等。造成袋式除塵器運(yùn)行出現(xiàn)問題的因素有很多，除 了除塵器自身因素外，操作、管理不當(dāng)也是造成其在運(yùn) 行中出現(xiàn)問題的重要原因。本文對目前袋式除塵器在運(yùn) 行過程中經(jīng)常出現(xiàn)的問題進(jìn)行了分析討論。

1、濾袋問題

袋式除塵器的主要表現(xiàn)在濾料的創(chuàng)新和清灰方式的變革上，而濾袋又是袋式除塵器的心臟，濾袋的維修費(fèi)用在除塵器維修費(fèi)用中所占比例是大的，高可達(dá)維修費(fèi)用的70%以上。濾袋是決定除塵器性能的關(guān)鍵因素。造成濾袋損壞的主要因素有：高溫?zé)龤А⒏�蝕、機(jī)械損壞、安裝質(zhì)量、產(chǎn)品質(zhì)量、操作、管理等多方面原因。

1.1、高溫?zé)煔鈱�濾袋的損壞

（1）高溫?zé)龤?/p>

高溫對濾袋的損害是致命的。如黑龍江某煤粉干燥窯，由于干燥后煤粉顆粒細(xì)小又粘，清灰不理想，使濾袋表面存留大量的干燥后的煤粉，而這種干燥后的煤粉，燃點又低，當(dāng)高溫?zé)煔膺M(jìn)入除塵器后，會迅速點燃濾袋表面的煤粉，導(dǎo)致整臺除塵器的濾袋及骨架部被燒毀（如圖1）。從圖1可以看出，濾袋表面殘留大量的干燥后的煤粉，從其左上角也可見箱體被燒毀。

（2）、火星燒穿

除了高溫?zé)龤�外，煙氣中的火星對濾袋的損害也是嚴(yán)重的。如焦?fàn)t、干燥窯、鏈條爐、沖天爐、電爐、高爐、混鐵爐等在生產(chǎn)過程中會有大量的火星混入煙氣中，如對火星處理不及時，尤其是濾袋表面粉塵層較薄時，火星就會將濾袋燒穿，形成不規(guī)則的圓洞（如圖2）。但當(dāng)濾袋表面粉塵層較厚時，火星不會將濾袋直接燒穿，而會造成濾袋表面形成深顏色的烘烤痕跡。

（3）、高溫收縮

高溫?zé)煔鈱�濾袋的另外一種損害是高溫收縮，雖然每種濾料的使用溫度不同，但當(dāng)煙氣溫度過其使用溫度后，如其經(jīng)向收縮率過大，會使濾袋在長度方向上尺寸變短，濾袋袋底緊托著骨架并受力而損壞（如圖3）。如果濾袋緯向熱收縮過大，將使濾袋在徑向尺寸變小，濾袋會緊緊箍在骨架上，甚至無法抽出骨架。從而使濾袋處于受力狀態(tài)，造成濾袋的收縮變形、變硬、變脆，加快強(qiáng)度耗損、減短濾袋壽命。由于濾袋變形后會緊緊箍在骨架上，在清灰時濾袋難以變形而不利于噴吹清灰，導(dǎo)致濾袋阻力居高不下。

廣東某垃圾焚燒廠袋式除塵器，由于高溫收縮造成濾袋緊緊收縮在骨架上，從而形成深深的痕跡（如圖4）。而高溫又使得濾袋變得其脆弱，強(qiáng)度，筆者只輕輕一拉，就能撕開一條長長的口子（如圖5）。

（4）灰斗粉塵蓄熱燒毀濾袋

高溫粉塵被收入灰斗后，如果不能及時排出，粉塵會蓄積在灰斗里造成灰斗內(nèi)溫度不斷升高，濾袋在高溫烘烤下就會變脆、變硬，嚴(yán)重時則會燒毀，尤其是粉塵中含有的易燃物質(zhì)，會在灰斗內(nèi)燃燒，從而燒毀濾袋（如圖6）。

（5）爆炸

隨著袋式除塵器的普及，袋式除塵器粉塵爆炸事故也呈上升趨勢。如上海某鋼廠的干熄焦除塵系統(tǒng)，由于前部阻火墻制造的問題，造成火星進(jìn)入除塵器內(nèi)從而引起爆炸，將除塵器進(jìn)口管道盲板炸出幾十米遠(yuǎn)，除塵器箱體嚴(yán)重變形。又如沈陽某機(jī)制炭廠，由于鋸末在炭化過程中產(chǎn)生大量的焦油和碳?xì)浠�合物等易燃、易爆物質(zhì)，而且焦油粘在濾袋上隨著時間推移越積越多，當(dāng)有火星進(jìn)入除塵器后就引起了除塵器爆炸。除塵器爆炸瞬間所產(chǎn)生的能量可使花板嚴(yán)重變形，濾袋爆裂情況見圖7。

1.2 濾袋腐蝕

腐蝕是濾袋損壞的常見的原因之一，由于煙氣中含有多種腐蝕性物質(zhì)，且在高溫環(huán)境下腐蝕作用更大，從而會造成濾袋損壞。產(chǎn)生腐蝕的主要原因有水解、氧化、酸、堿腐蝕。其中主要以水解、氧化原因造成損壞較多，而酸腐蝕較少，堿腐蝕則更少。

（1）酸、堿腐蝕

腐蝕的主要原因是煙氣中含有酸、堿性成分，隨著這些化學(xué)物質(zhì)氣體的濃度變化而改變露點，如果除塵器在露點以下開機(jī)或停機(jī)時，廢氣中的SO2遇水形成H2SO4，就會造成濾袋纖維發(fā)生硬化、變形從而失去強(qiáng)度而損壞。

腐蝕損壞的痕跡多為放射狀，并在濾袋表面形成大面積變色，造成濾袋變硬、變脆并出現(xiàn)少量不規(guī)則圓周洞，但與火星燒穿濾袋產(chǎn)生的不規(guī)則圓周洞不同，是可用肉眼分辨出來的。圖8為河南某氧化鎂廠氯化工段的煙氣中的HCl含量高，PTFE濾袋平均使用壽命不到3個月，就被腐蝕得千瘡百孔無法繼續(xù)使用。所以，如果在此條件下進(jìn)行脈沖清洗濾袋，將會加速濾袋的損壞。

除了酸、堿腐蝕外，有機(jī)溶劑等對濾袋的腐蝕也是不容忽視的，如垃圾焚燒尾氣中某些微含量物質(zhì)對濾袋的損害，目前還無法對其作出合理的解釋，因為這些物質(zhì)的含量實在是太低了，低到甚至無法檢測到，但它們是實實在在地存在于尾氣中，造成的危害是大的。如溴蒸氣（Br2）雖然其含量微，但對濾袋造成的損害是致命的。

（2）水解

纖維水解是水分子進(jìn)入到纖維中并與高分子發(fā)生化學(xué)反應(yīng)，使其分子鏈斷裂生成新的小分子物質(zhì)的過程。由于分子量變小，纖維抗拉強(qiáng)度減弱而損壞。以縮聚型聚合體生產(chǎn)的合成纖維是不耐水解的。如常用的聚酯類、諾梅克斯等濾料是很容易發(fā)生水解的。

只有在高溫、濕度、化學(xué)品這三個因素共同作用下，才能激活分子，發(fā)生水解現(xiàn)象。煙氣中水分子含量和溫度越高，濾袋水解越嚴(yán)重。不同的濾料其水解溫度也不相同。其中P84是目前所用濾袋中抗水解性較差的一種。

水解痕跡為顏色混濁，濾袋強(qiáng)度嚴(yán)重下降，易破損。縫紉線發(fā)生水解后，濾袋從縫紉線處開裂，使濾袋不再是筒狀。濾袋縫紉線斷裂如圖9。

（3）氧化

纖維氧化是纖維中分子失去（或離解）電子的過程，如PPS纖維，在高溫（150℃）條件下氧分子攻擊分 子中的“S”，并與之結(jié)合。造成PPS纖維變色、變硬、 變脆，強(qiáng)度而破損，嚴(yán)重時纖網(wǎng)會破碎而脫離基布 （如圖10）。氧化是濾袋損壞的又一主要因素。抗氧化 性能較差的濾料主要有：聚丙烯、聚苯硫醚（PPS）等。

1.3 機(jī)械損壞

由于濾料生產(chǎn)廠對產(chǎn)品質(zhì)量比較注意，所以濾料一 般在出廠前不會出現(xiàn)機(jī)械損壞等質(zhì)量問題。機(jī)械損壞主 要是在運(yùn)輸、安裝、運(yùn)行時磨損所造成的。

（1）磨損

過高的過濾氣速會使粉塵沖擊、磨損濾袋，也會使 濾袋的織物纖維張力受損。除塵器的進(jìn)氣分布不均，容 易使高含量的大顆粒粉塵直接沖擊局部濾袋，造成廢氣 進(jìn)口處部分濾袋穿孔（如圖11）。

濾袋間的距離過小、除塵骨架彎曲容易造成濾袋間 的磨損，例如玻璃纖維彼此之間的磨損就很敏感，應(yīng)調(diào) 整、安裝牢固濾袋并更換彎曲的骨架。濾袋與骨架的直 徑相差太小時，清洗效果不佳，應(yīng)提高清洗周期和提高 噴吹空氣的壓力；直徑相差太大時，濾袋與骨架的摩擦 會加速濾袋磨損。較佳的配合為，濾袋比骨架的周長大 10mm左右，長度應(yīng)該一致，對某些濾布隨溫度變化較 大而且有伸長的特性時，需注意。

如遼寧丹東某鐵合金廠的硅鐵電爐采用側(cè)裝振打玻 纖扁袋除塵器，運(yùn)行后發(fā)現(xiàn)硅粉又粘又細(xì)，單靠振打 根本清不下來灰，阻力居高不下。后又增加反吹風(fēng)措施，但濾袋與骨架產(chǎn)生錯動磨擦，一個月左右濾袋部 損壞。

除在運(yùn)輸、安裝、運(yùn)行時濾袋與袋籠間相互磨擦及 粉塵沖刷會造成機(jī)械損壞外，以來易被忽視的骨架 因腐蝕產(chǎn)生的粗糙表面亦會加速濾袋的磨損。如鐵銹對 濾袋的損害，由于上部箱體（凈風(fēng)室）頂部鋼板銹蝕， 氧化鐵皮落入濾袋內(nèi)，落入袋底尚沒有問題，若是卡在 袋籠上，在過濾、噴吹時，鐵銹的尖角對濾袋的磨損會 是嚴(yán)重的。

另外，骨架焊接處有破洞或毛刺時，濾袋與多孔板 密封就會不嚴(yán)，也會造成濾袋頂端反褶處磨損。

（2）清灰噴吹損壞

由于噴吹管內(nèi)的氣流為橫向運(yùn)行，當(dāng)導(dǎo)流管設(shè)置不 當(dāng)時，產(chǎn)生的噴吹管氣流就不是垂直而是傾斜向下噴入 濾袋，就會造成袋口部位下方約300mm處產(chǎn)生由內(nèi)向外 的破損（如圖12、13所示）。

1.4 設(shè)計問題

合理的設(shè)計是濾袋壽命的前提，但在袋式除塵 器設(shè)計過程中往往過分注重各項經(jīng)濟(jì)指標(biāo)，而易忽視過 濾室箱體內(nèi)氣流流場分布的合理性。由于氣流分布不合 理，會導(dǎo)致袋間速度過快，造成濾袋損壞的現(xiàn)象時有發(fā) 生。典型的是早期機(jī)械回轉(zhuǎn)扁袋除塵器，其過濾箱體 內(nèi)濾袋布置密集度是現(xiàn)有除塵器中大的，由此造成氣流對濾袋的沖刷損壞（如圖14）。濾袋的長徑比選擇不 合理，也會造成袋口速度過快而磨損濾袋。

1.5 質(zhì)量問題

1.5.1 生產(chǎn)質(zhì)量

（1）濾袋產(chǎn)品質(zhì)量

濾袋生產(chǎn)從原料到成品需要多道工序，濾袋的質(zhì)量 問題多數(shù)出現(xiàn)在原料錯誤、袋口直徑、濾袋長度、袋口 彈簧圈、縫紉線等。

袋口彈簧圈是關(guān)系到濾袋密封、承重的關(guān)鍵部位， 彈簧片斷裂一般是由兩個原因造成的，一是用戶儲存不 當(dāng)，使彈簧圈受壓變形；二是彈簧片材質(zhì)太硬太脆。

縫紉線一般來說應(yīng)與濾袋材質(zhì)相同，也可用材 料代替，但不能用低檔材料代替，如P84可用PTFE縫紉 線，但不能用玻纖線代替。縫紉線斷裂一般由三種情況 造成的，一種是水解；另一種是磨損；還有是由于縫紉 線與濾袋材質(zhì)不同造成的。

（2）骨架制作質(zhì)量

骨架整體制作質(zhì)量較差，尤其是兩節(jié)聯(lián)接處聯(lián)接方式 不合理，聯(lián)接處脫落。骨架加工粗糙，生銹、筋條有焊疤、 毛刺、開焊等。骨架與濾袋配合尺寸不合理，濾袋就難以 從骨架上拆卸。這些都會加快濾袋的機(jī)械損壞。

（3）花板制作質(zhì)量

花板變形嚴(yán)重，達(dá)不到2/1000的平面度要求，甚至 存在撓曲、凹凸不平的現(xiàn)象，由于花板變形會直接影響 到骨架相對于花板間的穩(wěn)定，骨架的垂直度也得不到保 證，這樣就會造成濾袋底部相互碰撞、磨擦，造成濾袋 底部磨損。同時由于花板變形使濾袋袋口和花板孔的配 合出現(xiàn)偏差，先造成濾袋安裝難度加大，其次由于無 法順利地將濾袋袋口裝入花板口，以至出現(xiàn)了生拉硬敲 的情況，導(dǎo)致濾袋袋口內(nèi)的彈簧圈受到損壞，袋口的密 封得不到，粉塵從袋口處泄漏。

1.5.2 安裝質(zhì)量

（1）安裝過程混亂

骨架隨意堆放，相互疊放，會造成骨架嚴(yán)重變形， 而變形的骨架又會造成濾袋的損壞。在濾袋安裝過程 中，工作人員若把濾袋在梯子、平臺上隨意拖拉，或者 隨意坐在濾袋包裝箱上，會造成濾袋和濾袋袋口彈簧圈 或防癟環(huán)受損。

（2）濾袋安裝不良

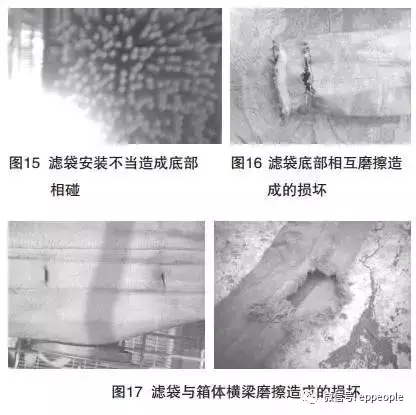

濾袋安裝不良，會由于花板、骨架等原因不與花板 相垂直（如圖15）；如果過于偏斜就會造成濾袋底部相 互磨擦而損壞（如圖16）；濾袋與壁板及濾袋與箱體橫 梁間也會由于磨擦而造成濾袋損壞（如圖17）。

（3）安裝質(zhì)量不符合要求

未按規(guī)定的方法與要求安裝濾袋，濾袋口未完 卡入花板孔內(nèi)或濾袋被敷衍地擺放在花板上，使用時 濾袋就會掉落或粉塵經(jīng)由花板孔進(jìn)入箱體，從而造成 除塵器失去作用。

（4）其他

制作濾袋的材質(zhì)不統(tǒng)一，備用濾袋的來源不一，不 能濾袋的質(zhì)量。

1.6 結(jié)露

結(jié)露是袋式除塵器運(yùn)行中常見問題（如圖18）， 水分是濾袋結(jié)露的大原因，造成濾袋含有水分的原因 通常是低溫發(fā)生凝露，尤其在處理燃燒或高溫?zé)煔鈺r，當(dāng)濾袋表面的初始粉塵層含有水分，干燥后就會使粉塵 凝結(jié)、板結(jié)（如圖19）。

濾袋結(jié)露會造成粉塵在濾袋表面粘結(jié)、板結(jié)，從而 導(dǎo)致濾袋失去彈性，不能正常過濾造成停機(jī)，加速濾袋 的腐蝕、損壞。防止濾袋結(jié)露可采用以下方法：

（1） 避免不當(dāng)開機(jī)；

（2）避免在除塵器阻力大時開機(jī)；在 低于露點時，或在除塵器停機(jī)后濾袋表面有冷凝水重新 開機(jī)時，應(yīng)預(yù)熱除塵器進(jìn)口的含塵空氣或預(yù)覆粉塵層。

（3）在低于露點時開機(jī)或除塵器在低于露點的情況運(yùn) 行時，如果進(jìn)氣分布不勻，容易造成除塵器殼體局部的 腐蝕，因此，應(yīng)避免除塵器在露點以下工作，或使用保 溫裝置。

（4）除塵器的法蘭、檢修門或除塵器的活動裝 置如果密封不嚴(yán)，就會使外部空氣滲入，從而在除塵器 內(nèi)部產(chǎn)生低溫區(qū)，當(dāng)處理高溫廢氣時，就會導(dǎo)致低溫處 結(jié)露，腐蝕除塵器，造成濾袋受潮。采用除塵器停機(jī)后 再脈沖反吹清洗濾袋若干次的方法，對保護(hù)濾袋有益。

2 運(yùn)行阻力高

運(yùn)行阻力是除塵器的一項重要性能指標(biāo)。一臺高性 能、運(yùn)轉(zhuǎn)良好的脈沖袋式除塵器，不僅除塵效率高，而 且運(yùn)行阻力應(yīng)保持在1500Pa以下。如果脈沖袋式除塵器 清灰時不能將粘附在濾袋上的粉塵，粉塵就會 在濾袋外表面逐漸堆積堵塞而造成糊袋，不僅容易使濾袋破損，而且增加了除塵器的運(yùn)行阻力，提高了除塵風(fēng) 機(jī)的運(yùn)行負(fù)荷，運(yùn)行狀態(tài)不佳，運(yùn)行費(fèi)用增加。

造成除 塵器運(yùn)行阻力居高不下的主要因素是：濾袋清灰不良； 濾袋結(jié)露；箱體結(jié)構(gòu)不合理；一個或多個提升閥處于關(guān)閉狀態(tài)。

2.1 濾袋清灰不良

濾袋清灰不良主要表現(xiàn)在：清灰次數(shù)頻繁、清灰時間 過長。清灰次數(shù)過頻容易使濾袋纖維組織松散從而增加 廢氣中的微細(xì)粉塵堵塞濾袋。清灰時間過長會將濾袋表 面的初始粉層一并清洗掉；清灰時間過短，濾袋表面的粉塵還沒有完清洗干凈就開始進(jìn)行過濾，粉塵就會逐漸 累積在濾袋的表面，從而造成濾袋堵塞。濾袋堵塞的主要 原因是過濾風(fēng)速過大、粉塵過細(xì)、粉塵具有粘性、濾袋清 洗不良、濾袋受潮。

脈沖袋式除塵器一般采用壓縮空氣進(jìn)行噴吹清灰，壓縮空氣含有較多油、水、雜質(zhì)，如不經(jīng)過凈 化直接噴入濾袋內(nèi)，就會使濾袋受污、受潮導(dǎo)致結(jié)露。如果 除塵器處理的是高溫、高濕氣體，一旦噴入冷的壓縮空氣， 冷熱交匯如達(dá)到露點溫度就會在濾袋表面產(chǎn)生結(jié)露，粘附 大量粉塵后造成板結(jié)。要想避免壓縮空氣中的雜質(zhì)導(dǎo)致糊 袋板結(jié)，就須堅持每天打開儲氣罐、氣源三聯(lián)件、脈沖閥 分氣包的排污閥排除油水污物，并可在脈沖閥分氣包前安 裝冷凍干燥機(jī)和加熱器，使壓縮空氣進(jìn)一步脫水和升溫后 再噴入濾袋進(jìn)行清灰。

清灰系統(tǒng)不良會增加運(yùn)行費(fèi)用，這主要是因為：（1） 由于清灰效果差，除塵系統(tǒng)的壓差阻力過高，風(fēng)機(jī)運(yùn)行 負(fù)荷，能源損耗增大；（2）由于清灰力度不夠，導(dǎo) 致結(jié)露現(xiàn)象，濾袋使用壽命縮短，使整臺除塵器的除塵 效率。清灰系統(tǒng)不良還會引起嚴(yán)重安事故：如果 煙氣中含有易燃易爆氣體，再加上濾袋阻力的增大，可 能會導(dǎo)致重大燃燒、爆炸等危險事故的發(fā)生。產(chǎn)生清灰不良的主要因素有：

（1）壓縮空氣壓力不穩(wěn)

脈沖閥噴吹量與氣源壓力相關(guān)，在相同的脈沖時間 內(nèi)（80ms）、不同的氣包壓力下，其脈沖閥噴吹量與 壓力成線性關(guān)系，如氣包壓力在500kPa和2000kPa的條 件下，脈沖閥的耗氣量相差兩倍左右。由于氣包內(nèi)壓力 高，其對濾袋的反向加速度就大，清灰效果就好。通常 在夜間管網(wǎng)壓力時，會造成清灰較差，從而使得濾 袋阻力居高不下，影響除塵器正常運(yùn)行。

（2）脈沖閥損壞不工作

脈沖閥是清灰效果好壞的關(guān)鍵所在，雖然近年來脈沖閥的質(zhì)量得到了大提高，壓縮空氣也得到凈化，但脈沖閥 在實際運(yùn)行過程中，仍不斷出現(xiàn)問題。

主要表現(xiàn)在：1）電源 斷電或清灰控制器失靈；2）脈沖閥漏氣；3）脈沖閥線圈燒 壞；4）壓縮空氣壓力太低，脈沖閥不啟動。而在一個清灰 系統(tǒng)中，往往會由于一只閥門漏氣而導(dǎo)致整個系統(tǒng)癱瘓。

造成脈沖閥漏氣的主要原因有：1）電磁脈沖閥的膜 片損壞；2）膜片的墊片與出氣口端面之間有鐵銹、焊渣等 雜物，二者無法密合，導(dǎo)致電磁脈沖閥漏氣；3）對于淹沒 式脈沖閥，如果氣包中的噴吹管有漏洞，就會導(dǎo)致壓縮空 氣不經(jīng)過脈沖閥直接進(jìn)入噴吹管泄漏而影響正常清灰。

2.2 提升閥不工作

造成提升閥不工作的原因可能是：1）電源斷電或 清灰控制器失靈；2）氣缸損壞或卡死；3）氣缸電磁換 向閥線圈燒壞；4）氣缸電磁閥太臟，換氣口堵塞或閥 芯干涸，運(yùn)動不了；5）壓縮空氣壓力太低。

2.3 過濾風(fēng)速過高

袋式除塵器的阻力主要集中在濾袋上，而濾袋阻力 上升又主要源于過濾風(fēng)速過高會使一次粉塵層被壓實， 阻力急劇增加。由于濾袋兩側(cè)的壓差增加會使粉塵顆粒 滲入到濾料內(nèi)部，甚至穿過濾料。致使出口含塵濃度增 加，這種現(xiàn)象在剛剛清灰后更加。過濾風(fēng)速過高， 還會導(dǎo)致濾料上迅速形成粉塵層，引起過于頻繁的清 灰，從而濾袋壽命。

3 使用不當(dāng)

袋式除塵器除了設(shè)備本身性能良好外，其維護(hù)也是 其重要的，如果重視不夠、維護(hù)管理不到位或使用不當(dāng)，也 會造成除塵器無法正常運(yùn)行。如陜西某醫(yī)療垃圾焚燒廠袋 式除塵器，操作人員為除塵器進(jìn)口溫度低于140℃，向 噴霧冷卻塔內(nèi)噴入大量NaOH溶液，以至從灰斗底部卸灰 閥向外流水，濾袋表面積滿厚厚一層水，由于水流不斷向 下沖刷濾袋，濾袋表面反而沒有多少積灰，但除塵器卻無 法正常運(yùn)行，大量粉塵從煙囪排出。又如某炭黑企業(yè)因煙 氣中含有大量的CO、CH4、H2等易燃?xì)怏w，在開、停車過程 中因操作失誤造成大量的O2進(jìn)入除塵器，當(dāng)恢復(fù)正常工作 時，由于高溫?zé)煔獍殡S火星進(jìn)入除塵器，發(fā)生爆炸事故。這 些就是使用不當(dāng)?shù)暮蠊��?/p>

4 其它問題

4.1 箱體腐蝕

除塵器的設(shè)計壽命一般為15～20年，但在實際運(yùn)行中往往達(dá)不到年限，主要是由于箱體腐蝕造成的。如遼 寧某水泥廠生料磨除塵器，經(jīng)過一年運(yùn)行后發(fā)現(xiàn)凈氣室 內(nèi)部嚴(yán)重銹蝕，箱體壁板由于腐蝕而穿孔，經(jīng)檢查分析 主要是由于凈氣室部分箱體未進(jìn)行保溫造成的，其次是 由于入口溫度低，氣體中水分含量高，加之生料磨開停 頻繁造成的。又如廣東某垃圾焚燒廠除塵器在運(yùn)行四年 后檢修時發(fā)現(xiàn)，上箱體和中箱體壁板被嚴(yán)重腐蝕，壁板 表面銹跡斑斑。由于袋式除塵器通常在負(fù)壓狀態(tài)下工作，因此會吸入大量外界空氣和雨水，使濾袋受潮板 結(jié)，增大運(yùn)行阻力。

4.2 箱體滲漏

上箱體頂部檢修門是用來安裝濾袋的通道，所以面 積較大，密封性能較差。而檢修門排水槽由3mm鋼板壓 制而成的U型槽并與箱體相聯(lián)接。在運(yùn)行中，上部箱體 在下雨時會發(fā)生滲漏，雨水進(jìn)入除塵器上部箱體內(nèi)就會 造成濾袋受損。

4.3 花板

花板在袋式除塵器中起固定濾袋、與濾袋形成密封、 隔開袋室和箱體的作用。在除塵器的設(shè)計及日常維護(hù)中， 常常忽視花板對除塵器收塵效果的影響。

除塵器花板的缺陷表現(xiàn)在：（1）設(shè)計、制作花板的鋼板厚度薄，花板剛 性差，安裝、使用中花板發(fā)生變形，脈沖噴吹清灰過程中 發(fā)生振顫；（2）花板孔邊棱多，濾袋袋口在使用過程中易 磨損。另外，花板孔周邊形狀不規(guī)則，在濾袋口與花板孔 間存在微小間隙，粉塵易從間隙中通過，進(jìn)入箱體的凈氣 室中，使除塵器失塵作用；（3）花板中下支撐鋼板的 焊渣、焊瘤，恰好在花板孔邊緣，濾袋清灰時受到摩擦， 易磨損濾袋，減少濾袋使用壽命；（4）花板設(shè)計不完善 或制造質(zhì)量差，濾袋在使用中與花板孔的棱邊摩擦，縮 短濾袋的使用壽命。

4.4 骨架

骨架是濾袋的支撐部件，主要作用是防止濾袋在過 濾含塵氣體時受負(fù)壓而過度收縮，從而失去過濾作用。 其主要缺陷有：（1）配套袋籠、袋口無保護(hù)圈，在檢 查、更換濾袋時很容易踩壞或損傷濾袋；（2）袋籠鋼 絲骨架表面毛刺多，易損傷濾袋，焊點存在銳邊或焊接 不牢固，在使用過程中易開焊，袋籠易變形；（3）袋 籠骨架表面粗糙，濾袋易粘附在袋籠上，更換困難。

4.5 除塵器箱體漏風(fēng)

當(dāng)處理高溫廢氣時，會在除塵器內(nèi)部產(chǎn)生低溫區(qū)， 從而導(dǎo)致低溫處結(jié)露，腐蝕除塵器，造成濾袋受潮。除塵器箱體的漏風(fēng)點主要有：（1）上部檢修門密封膠條脫 落，密封不嚴(yán)，導(dǎo)致大量外界氣體進(jìn)入；（2）凈氣室周 邊與含塵氣體之間的隔板；（3）進(jìn)氣室與凈氣室隔板焊 縫氣密性差，含塵氣體直接進(jìn)入凈氣室。

4.6 壓縮空氣及壓縮空氣管路

該系統(tǒng)常見的故障為：（1）儲氣罐到各氣缸、脈沖 閥等用氣點的管路接頭處漏氣；（2）儲氣罐壓縮空氣達(dá) 不到脈沖噴吹所需的噴吹氣壓；（3）壓縮空氣中含有雜 質(zhì)和油水，品質(zhì)得不到保障。

4.7 提升閥

常見的故障有：（1）提升閥閥板動作不到位，反吹時， 閥板與花板出風(fēng)口有縫隙；（2）提升閥動作行程過大，導(dǎo)致 閥板變形；（3）閥板鎖緊螺母在閥板反復(fù)運(yùn)動后，松動脫 落；（4）閥板與花板間密封橡膠老化、脫落，閥板關(guān)閉不 嚴(yán)，除塵器噴吹效果；（5）提升氣缸設(shè)計選型偏小， 除塵器工作負(fù)壓較大時，提升能力不足。

4.8 灰斗排灰不暢

被濾袋捕集下來的粉塵終落入灰斗內(nèi)。灰斗傾角、 粉塵潮濕結(jié)塊等會引起起拱現(xiàn)象，造成粉塵排出不暢。 如硅鐵電爐粉塵粘性大、灰斗四壁積灰嚴(yán)重，而且不易塌 落下來，如果灰斗不能及時將積灰排出，就會造成搭橋。

灰斗底部卸灰閥的密封性能好壞直接關(guān)系到能否卸 灰。如硅鐵粉塵容重僅為0.2t/m³ ，且灰斗內(nèi)負(fù)壓值較高， 漏風(fēng)灰要在灰斗內(nèi)形成灰封是不可能的。從現(xiàn)場實際運(yùn) 行情況來看，灰斗及卸灰閥稍有漏風(fēng)灰就會卸不下來，造 成灰塵大循環(huán)重新返回濾袋，給正常過濾帶來嚴(yán)重后果。 此時只有停下主風(fēng)機(jī)才能卸灰，但這會給運(yùn)行造成大 困難（如圖20）。

在灰斗貯灰量過多時，雙層卸灰閥閥門開啟后，檔不住灰，閥板關(guān)不上，會造成刮板機(jī)堵塞或粉塵滿槽外溢，或會由于閥門關(guān)不死造成氣流 短路。

有些地方采用氣力輸送方式輸送粉塵，由于噴射器氣流壓力分布不好，而卸灰閥密閉性又較差，也會造成局部正壓，灰斗 內(nèi)粉塵排不出去。

由于電爐粉塵具有粘性大、溫度高、易結(jié)露的特點， 故在卸灰時易出現(xiàn)問題，主要原因有：（1）粉塵因潮濕而 產(chǎn)生附著甚至粘堵；（2）粉塵在灰斗下部搭橋；（3）卸灰 閥卸灰能力過小；（4）卸灰口漏風(fēng)。如采用星形卸灰閥加 振打或空氣炮裝置時，由于空氣炮用壓縮空氣含水，進(jìn)入 灰斗中就增加了粉塵的濕度，更不利于卸灰。

5 小結(jié)

（1）脈沖袋式除塵器應(yīng)用廣泛，目前已經(jīng)成為 除塵設(shè)備的主流。在使用過程中出現(xiàn)故障，只要分析準(zhǔn)確、處理及時，就可以保障脈沖袋式除塵器平穩(wěn)運(yùn)行， 并可運(yùn)行阻力、延長濾袋的使用壽命、減少清 灰用氣，從而運(yùn)行費(fèi)用，發(fā)揮脈沖袋式除塵器的優(yōu)勢，實現(xiàn)經(jīng)濟(jì)、地除塵。

（2）袋式除塵器不可能在設(shè)計狀態(tài)下工作，當(dāng)偏離設(shè)計狀態(tài)時就不可避免會出現(xiàn)濾袋損壞現(xiàn)象。而 濾袋的使用費(fèi)用是袋式除塵器維修費(fèi)用中大的部分， 高可占維修費(fèi)用的70%以上。

（3）袋式除塵器易產(chǎn)生故障的零部件很多，如濾袋、 清灰裝置、灰斗等。濾袋破損將導(dǎo)致除塵器的失效。只有合理選擇濾料的類型和工作參數(shù)（如濾速）、規(guī)格、清灰方式并配有的控制與保護(hù)裝置才可能獲得、低 阻、小的維修量和好的除塵效果。
