機制砂的生產(chǎn)工藝流程一般可分為以下幾個階段：塊石—粗碎—中碎—細碎—篩分—除塵—機制砂。即：制砂過程是將塊狀巖石，經(jīng)幾次破碎后，制成顆粒小于粒度的機制砂。常見工藝流程如下圖：

整個流程涉及制砂設備有給料機、破碎機、振動篩、洗砂除塵設備等等，本文將一一進行說明。

一、振動給料機的技術要求

振動給料機位于入料倉和顎式破碎機之間，可把塊狀、顆粒狀物料從貯料倉中均勻、定時、連續(xù)地給到受料裝置中去，并對物料進行粗篩分。

根據(jù)設備性能要求，配置設計時：

1) 盡量減少物料對槽體的壓力，一般要求倉料的排口不得大于槽寬的1/4，物料的流動速度控制在6~18m/min。

2) 對給料量較大的物料，料倉底部排料處應設置高度的攔礦板，但攔礦板不得固定在槽體上。

3) 為使料倉能順利排出，料倉后壁傾角可以設計為55°~65°。

二、破碎設備的選用原則

1、破碎方面及原理

目前市場上出現(xiàn)的破碎機械類型繁多，但按施加外力的方法不同可分為以下幾種：（點擊圖片放大查看）

2、破碎機械的選用原則

在機制砂的生產(chǎn)過程中，一般采用三級破碎工藝，即粗碎、中碎、制砂機破碎。

不同破碎階段選用的破碎機也不盡相同，在粗碎中常用的是顎式破碎機，中碎一般采用錘式破碎機，制砂機械一般以沖擊式破碎居多。各種常用破碎機性能如下所示：（點擊圖片放大查看）

3、制砂機選用原則

制砂機械一般采用棒磨機、反擊式制砂機或沖擊式制砂機，三者的性能見下表：（點擊圖片放大查看）

由此可見，棒磨機生產(chǎn)的機制砂級配良好，反擊式破碎機生產(chǎn)的機制砂級配良好，但粒型較差，而沖擊式破碎機生產(chǎn)的機制砂級配不良，但粒型較好。

有些人士認為應采用棒磨機，因為棒磨機生產(chǎn)過程中磨棒對石料粉磨有選擇性、逐步粉磨，過磨現(xiàn)象少。但是，棒磨機存在產(chǎn)量低、運行成本高、人工勞動強度大等缺陷，不建議采用。在實際生產(chǎn)中可采用反擊式和沖擊式破碎機聯(lián)合制砂（也有采用棒磨機和沖擊破聯(lián)合制砂），獲得粒型好、級配好、產(chǎn)量高的機制砂。

三、振動篩對機制砂生產(chǎn)的影響

機制砂產(chǎn)品級配的主要影響因素就是篩分環(huán)節(jié)，其中振動篩的篩孔形狀、尺寸及篩面傾斜角大小是影響機制砂質量的關鍵參數(shù)。

1) 機制砂生產(chǎn)中有較大含量的石粉顆粒，且對級配要求較高，不宜選用長方形和圓形篩孔，一般采用正方形方孔篩。

2) 篩孔尺寸的選擇直接影響機制砂的質量和生產(chǎn)量。研究表明，篩網(wǎng)尺寸越大生產(chǎn)的機制砂細度模數(shù)越大，石粉含量越低；篩網(wǎng)尺寸越小生產(chǎn)的機制砂細度模數(shù)越小，而石粉含量越大。據(jù)相關學者研究，一般制砂工藝中篩孔尺寸為3.5-4.5mm。

3) 為物料達到較好的篩分效率和處理量，根據(jù)振動篩廠家的經(jīng)驗篩面的傾角出廠一般為20°左右為宜。

四、機制砂除粉設備選取

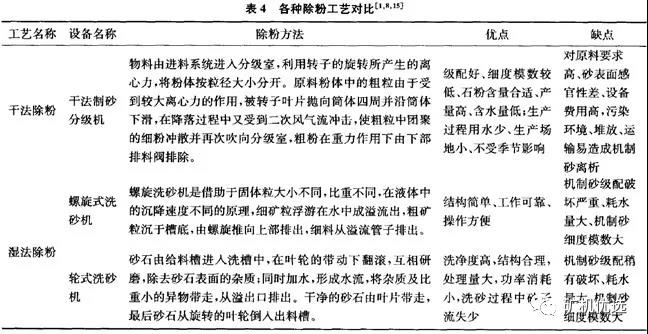

機制砂的生產(chǎn)過程中會有10%~20%的石粉(75μm的顆粒)，適量的石粉可以機制砂混凝土工作性差的缺陷，增大混凝土抗壓、抗折強度，但石粉含量過高會影響機制砂混凝土的性能，所以要對機制砂進行除粉。常用的除粉工藝的設備及其特點見下表：（點擊圖片放大查看）

機制砂的除粉工藝是機制砂石粉含量控制的關鍵，既要機制砂中粉料含量滿足不同等級混凝土使用要求，又對級配影響較小，建議采用干法制砂分級機或輪式洗砂機除粉。北方天氣寒冷、干旱、水資源缺乏地區(qū)，應多采用干法人工砂石料生產(chǎn)工藝。

優(yōu)良的機制砂生產(chǎn)工藝、合理的設備選擇是生產(chǎn)機制砂質量的，決定了機制砂混凝土的性能。為制備出級配優(yōu)良的機制砂，應調整合適的振動給料篩尺寸，粗碎宜采用顎式破碎機，中碎宜采用反擊式破碎機，制砂機宜采用立式?jīng)_擊式破碎機，除粉宜采用干法分級機除粉，如采用濕法除粉采用輪式洗砂機。當然，具體的設備配置情況還需結合具體的物料和生產(chǎn)要求，因地制宜。
